O Triângulo das Grandezas Elétricas

Assista o vídeo abaixo do canal Elemental Elétrica:

O “Triângulo das Grandezas Elétricas” é uma ferramenta visual extremamente útil para memorizar e aplicar as fórmulas fundamentais da eletricidade, em especial as que envolvem a Lei de Ohm e o cálculo de Potência Elétrica. Ele simplifica a compreensão das relações entre tensão, corrente, resistência e potência.

Existem dois triângulos principais:

1. Triângulo da Lei de Ohm (V, I, R)

Este triângulo relaciona as três grandezas básicas da Lei de Ohm:

Tensão (V): Medida em Volts (V), representa a “pressão” ou “força” que impulsiona os elétrons através de um circuito.
Corrente (I): Medida em Ampères (A), representa o fluxo de elétrons.
Resistência (R): Medida em Ohms (Ω), representa a oposição ao fluxo de elétrons.

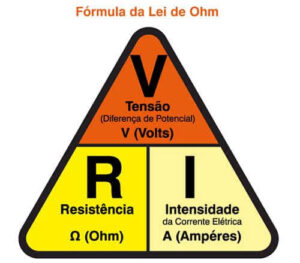

O triângulo da Lei de Ohm com Tensão (V) no topo, Corrente (I) e Resistência (R) na base.

Como Usar:

Para descobrir uma das grandezas, basta “cobrir” a letra da grandeza que você quer calcular. As outras duas letras indicarão a operação a ser realizada:

Para encontrar V (Tensão):Cubra o V. Sobram I e R lado a lado.Fórmula: V=ItimesR (Tensão = Corrente x Resistência)
Para encontrar I (Corrente):Cubra o I. Sobram V sobre R.Fórmula: I=V/R (Corrente = Tensão / Resistência)
Para encontrar R (Resistência):Cubra o R. Sobram V sobre I.Fórmula: R=V/I (Resistência = Tensão / Corrente)

2. Triângulo da Potência Elétrica (P, V, I)

Este triângulo relaciona a potência elétrica com a tensão e a corrente:

Potência (P): Medida em Watts (W), representa a taxa na qual a energia elétrica é convertida em outras formas de energia (como luz, calor ou movimento).
Tensão (V): Medida em Volts (V).
Corrente (I): Medida em Ampères (A).

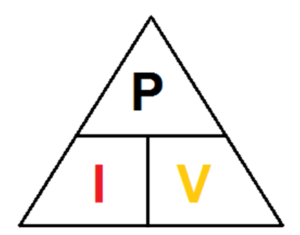

O triângulo da Potência com Potência (P) no topo, Tensão (V) e Corrente (I) na base.

Como Usar:

A lógica é a mesma do triângulo da Lei de Ohm: cubra a grandeza que deseja calcular:

Para encontrar P (Potência):Cubra o P. Sobram V e I lado a lado.Fórmula: P=VtimesI (Potência = Tensão x Corrente)
Para encontrar V (Tensão):Cubra o V. Sobram P sobre I.Fórmula: V=P/I (Tensão = Potência / Corrente)
Para encontrar I (Corrente):Cubra o I. Sobram P sobre V.Fórmula: I=P/V (Corrente = Potência / Tensão)

Por que são tão Úteis?

Esses triângulos são ferramentas didáticas excelentes para simplificar a memorização das fórmulas e facilitar a rápida resolução de problemas em circuitos elétricos. Eles fornecem um atalho visual que torna o processo de cálculo mais intuitivo, especialmente para quem está começando a estudar eletricidade ou precisa de uma referência rápida.
